КВК – Комбинированный Видео Кабель
В – Поливинилхлоридованная оболочка
2 - номинальный диаметр по изоляции радиочастотного кабеля
2 - количество жил
0,75 – диаметр жил
LV - плотность экрана 50%

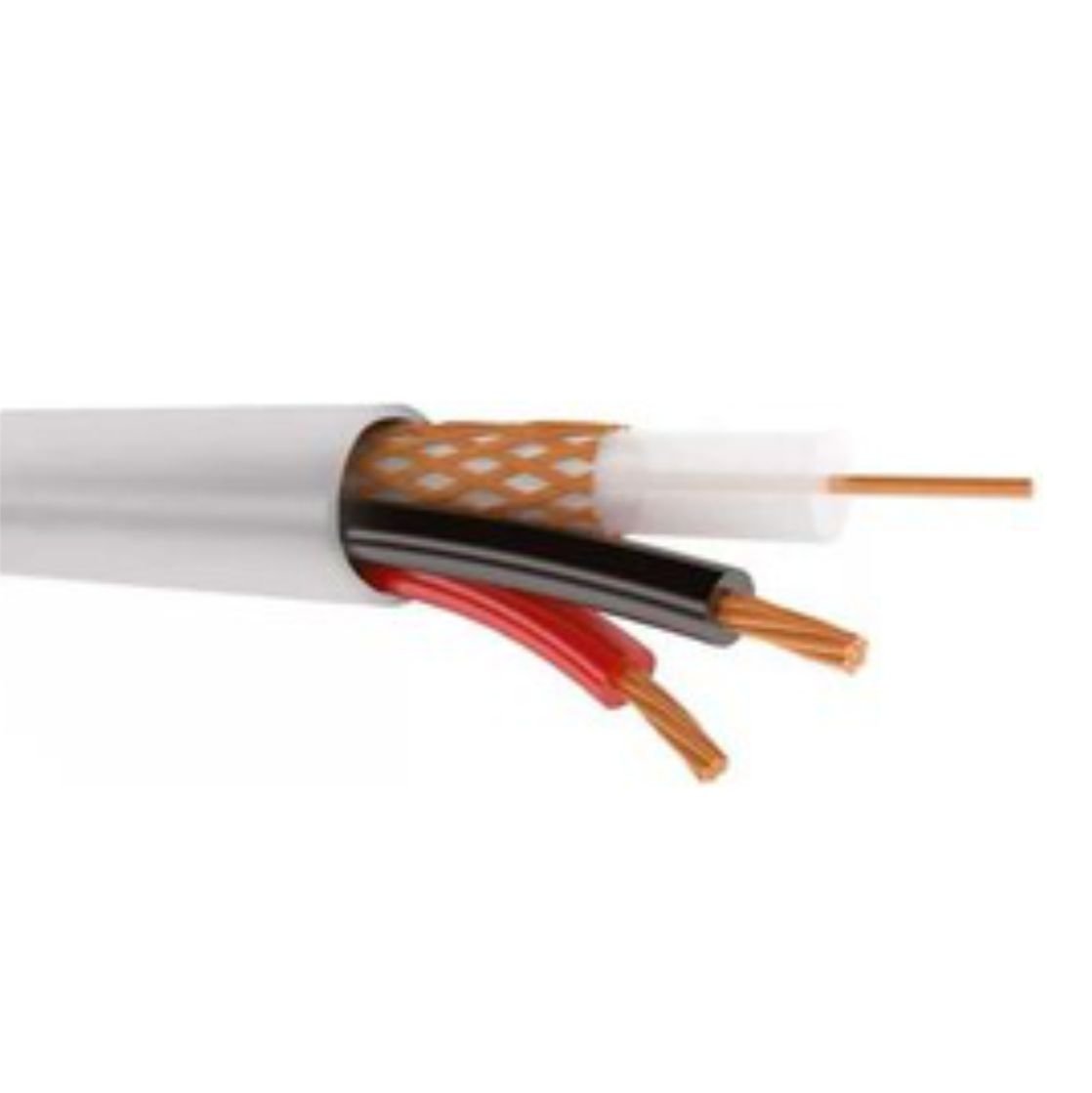

Элементы конструкции кабеля КВК 2В 2х0,75 LV 12V:

Радиочастотный кабель РК 75:
Проводник - Монопроволочная медная жила диаметром 0,37 мм.
Изоляция – Пористый полиэтилен низкой плотности диаметром 1,50 мм.
Экран - Оплетка из медных проволок номинальным диаметром 0,1-0,12 мм, плотность оплетки не менее 50%.
Оболочка – СПЭ низкой плотности.
Коэффициент затухания на частоте 0,2 ГГц не более 0,34 дБ/м, на частоте 1 ГГц не более 0,9 дБ/м.


Жилы питания (управления):
Токопроводящие жилы - монопроволочные медные жилы (класс не ниже 4).
Изоляция - ПВХ пластикат.

Общая внешняя оболочка - из ПВХ пластиката для внутренней прокладки.

Область применения кабеля КВК 2В 2х0,75 LV 12V:

Кабели предназначены для передачи аналоговых сигналов в системах видеонаблюдения с одновременным подключением питания и передачи сигналов управления.
Кабели эксплуатируются в помещении.

Технические параметры кабеля КВК 2В 2х0,75 LV 12V:

Масса кабеля, кг/км: 27,7
Диаметр кабеля, не более, мм: 6,27
Диапазон допустимых температур:
- при эксплуатации - от -50°С до +60°С;
- при монтаже - от -15°С до +50°С.
Минимальный радиус изгиба кабеля – 15 наружных размеров кабеля.
Минимальный срок службы - 30 лет.
Волновое сопротивление радиочастотного кабеля - 75±5 Ом.
Сопротивление жилы постоянному току при 20°С, не более:
- для жил сечением 0,35 мм2 - 58,3 Ом/км;
- для жил сечением 0, 5 мм2 - 39,0 Ом/км;
- для жил сечением 0,75 мм2 - 26,0 Ом/км.
